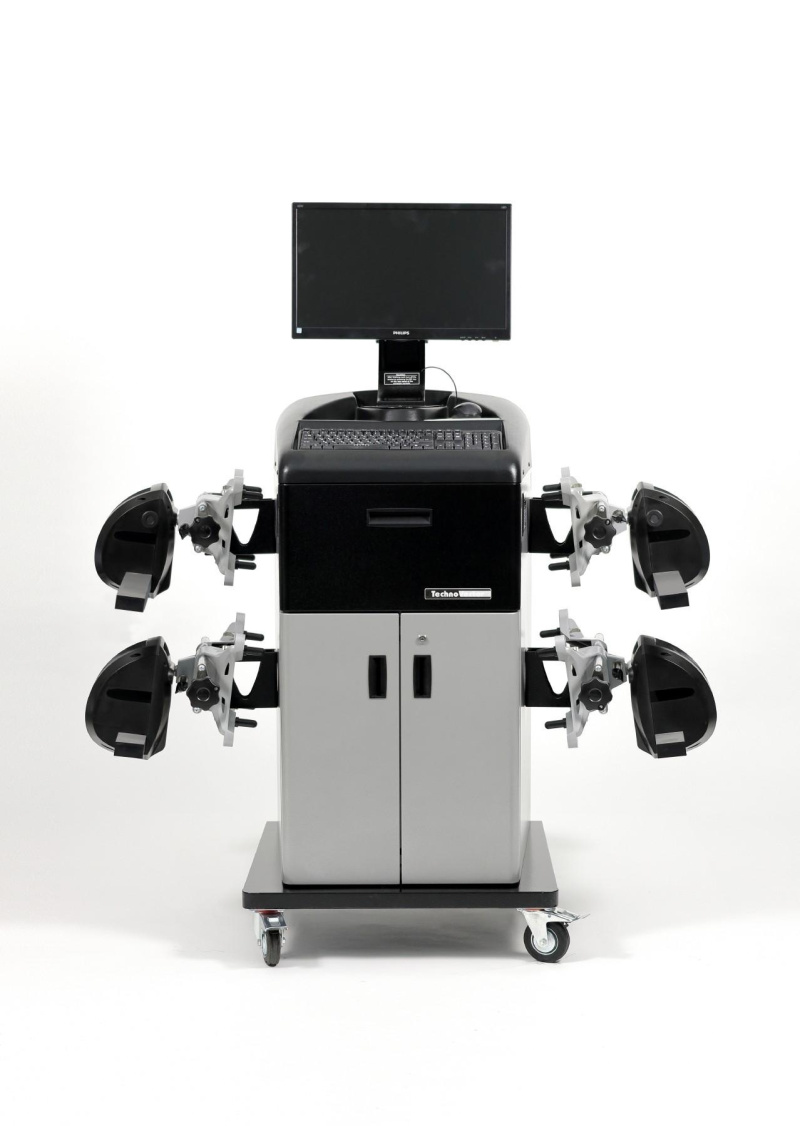

Стенд развал-схождения Техно Вектор 4 Т4214 N

Описание

Модификации прибора 4214N оснащаются 6 датчиками поворота и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 4214N подключаются к компьютерной стойке посредством кабелей.   Прибор обеспечивает измерение следующих основных параметров:  - для передней и задней оси: суммарный и индивидуальный углы схождения колес; угол развала колеса; углы смещения колес  * ; углы симметрии осей  * . - для передней оси (управляемые колеса): угол продольного наклона оси поворота колеса; угол поперечного наклона оси поворота колеса. *  Данные параметры доступны в полном объеме только для стендов относящихся к категории замкнутый контур.     Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.  Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера с принтером, бескабельное дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках двух передних и двух задних.  Допускается использование только двух передних измерительных блоков (ИБ) мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения. Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.   Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированные датчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.   Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 22 дюймов, что позволяет охватить весь спектр современных автомобилей.   В общепринятом понимании приборы подразделяют на следующие категории:  - Замкнутый контур  - предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.  - П контур (Открытый контур)   предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси. - 2 ИБ  - предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения.  Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м). Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией. В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков. В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.  Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.  Компьютерные стойки управления прибором имеют маркировку  Т  - в случае комплектации стандартной стойкойи  S  - в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика. Модификация компьютерной стойки выбирается по желанию заказчика. В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.   Маркировка   T 5 2 1 4 N 1 2 3 4 5 6   1  - Буквенное обозначение серии компьютерной стойка Т , S. 2  - Цифровое обозначение серии приборов по типу измерения:         4 - измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля). 3  - Цифровое обозначение количества одновременно измеряемых осей. 4-5  - Цифровое обозначение общего количества датчиков в данной модификации 6  - Буквенное обозначение типа размещения датчиков в ИБ.      N - тип П-контур. Применяется только после цифр 14.       С - тип Замкнутый контур. Применяется только после цифр 14. В случае отсутствия буквенного обозначения п. 6 допускается написание модификации без пробелов.     Т-серия S-серия


Тип упаковки                                              Габаритные размеры (мм) (ДхШхВ)    Вес (кг)
Пленка (Передние поворотные опоры)                 450 x 380 x 135                         30.2
Картонная коробка (захваты)                                 590 x 300 x 520                         17.3
Картонная коробка (монитор)                               560 x 110 x 420                             3.5
Ящик фанерный                                                     1200 x 600 x 300                       53.3
Картон (стойка компьютерная T)                         720 x 800 x 1190                       60.3
