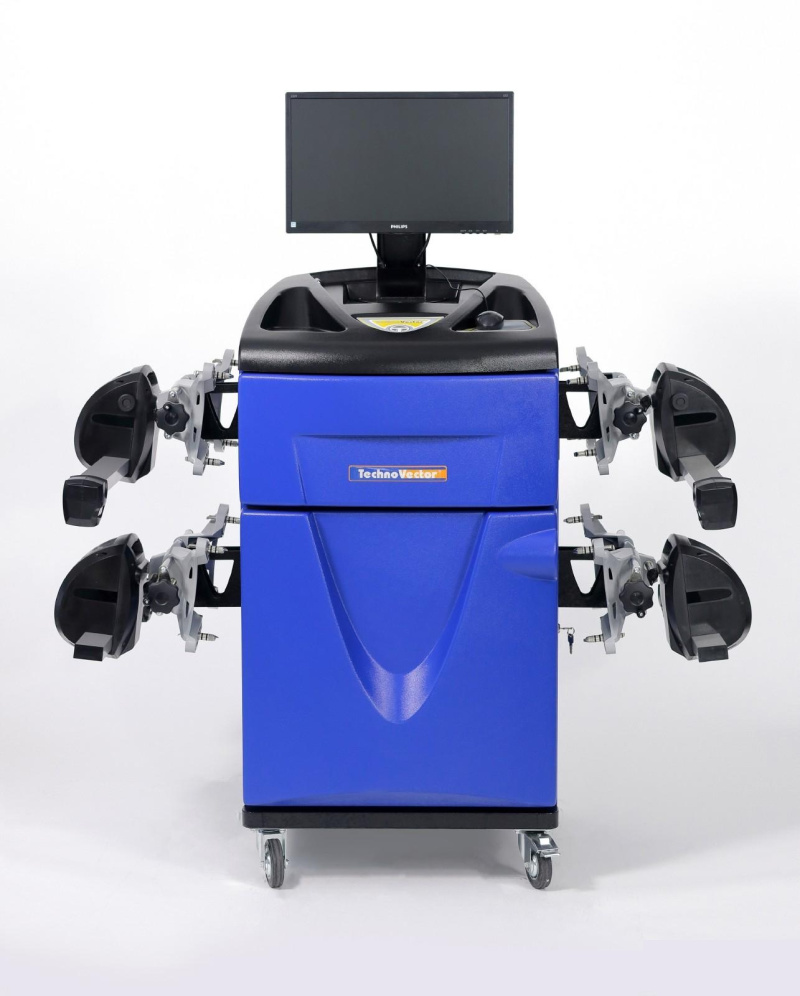

Стенд развал-схождения Техно Вектор "Замкнутый контур" V5216 PRRC

Описание

Техно Вектор 5 инновационный стенд компьютерной диагностики для проведения процедур, связанных с регулированием угла установки автомобильных колес. Он контролирует главные параметры положения осей, подходит для работы с колесами легковых автомобилей всех типов. Стенд имеет широкоформатный монитор и удобную в работе панель. Назначение и рабочие параметры Компьютерное оборудование рассчитано на диагностику и настройку углов колес по отношению к дорожному покрытию. Оно подходит ко многим типам легкового автотранспорта с диаметром колес от 12 до 24. Измерению подлежат следующие параметры схода и развала схождения колес: для осей передних и задних колес индивидуальный и групповой угол схождения; угол развала; углы симметрии и смещения колес относительно дорожного полотна. для ведущих (передних) колес угол горизонтального наклона колесной оси; угол вертикального наклона колесной оси. Модель 5216 оснащена 8 камерами CCD и 8 датчиками поперечных углов. Оба рабочих блока измерения снабжены автоматическим уровнем. Подключение датчиков к стенду осуществляется при помощи кабеля. В камерах предусмотрены CCD матрицы высокого разрешения, которые могут с высокой точностью измерить параметры схождения, ширину базы колес и колеи, а также схождение при 20-градусном повороте. Последнее измерение осуществляется без применения поворотных кругов. Оптические матрицы (CCD) камер имеют 3648 ячеек, а сами камеры оборудованы двумя излучателями. Подробную диагностику рабочих показателей стенда позволяет осуществить включение режима Просмотр показаний датчиков. Компьютер имеет DSP процессор и 12-разрядное АЦП в каждом блоке для измерения. Передача отсканированных параметров от датчиков к стенду происходит при помощи USB технологии.  Компьютерный стенд содержит предустановленную базу с параметрами произведенных в разных странах автомобилей (более 40 000 моделей). Есть возможность ее дополнять самостоятельно. Модель 5216 включает функцию PRRC, которая позволяет проводить процесс компенсации биения дисков по расширенному количеству точек при помощи прокатки автотранспортного средства с возможностью постоянного изменения расположения колес.

                  Тип упаковки                         Габаритные размеры (мм) (ДхШхВ)      Вес (кг)
Пленка (Передние поворотные опоры)       450 x 380 x 135                                  30.2
Картонная коробка (захваты)                       590 x 300 x 520                                  17.3
Картонная коробка (монитор)                     560 x 110 x 420                                   3.5
Ящик фанерный                                           1200 x 600 x 300                                44.5
Ящик фанерный                                           1830 x 155 x 175                                  16.8
Ящик фанерный                                           450 x 360 x 480                                  18.5
Картон (стойка компьютерная V)               800 x 650 x 1230                                  70.1
