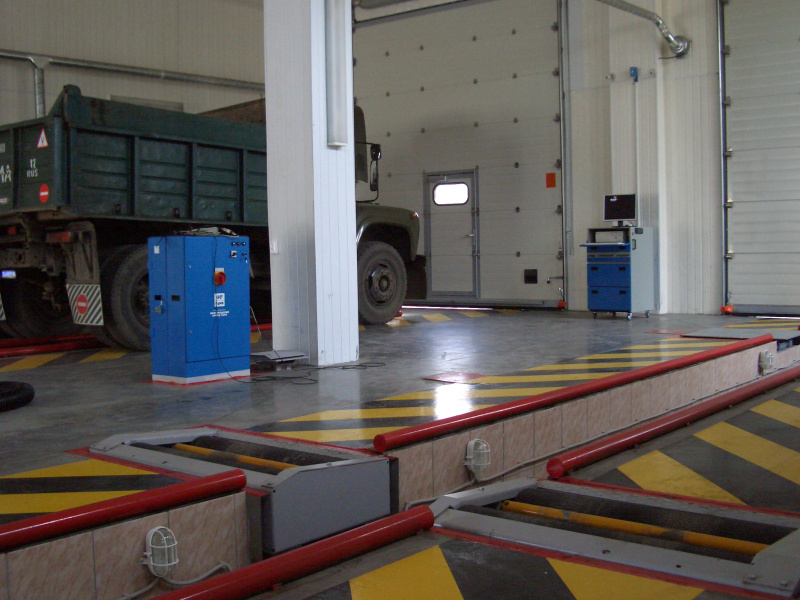

Универсальная линия технического контроля ЛТК-13У-СП-11

Стационарная универсальная линия технического контроля легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 13 т. Комплект ПК-опция.
Стационарная универсальная линия технического контроля ЛТК-13У-СП-11 предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 13 тонн, при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.

Системы автомобиля, проверяемые при помощи средств технического диагностирования:
• тормозная система
• рулевое управление
• элементы подвески и колеса
• двигатель
• внешние световые приборы
• светопропускания стекол

Принцип работы линии:
• последовательный сбор и программная обработка результатов измерений приборов, входящих в состав линии, и визуального контроля технического состояния АТС;
• результаты измерений от приборов передаются по беспроводной связи (Bluetooth) или радиоканалу на ПК линии;
• результаты визуального контроля вносятся техническим экспертом вручную через клавиатуру ПК;
• измерения от всех приборов, входящих в состав линии, в режиме online отображаются на мониторе ПК;
• все проведенные осмотры архивируются в программе ПО ЛТК ГАРО и в любой момент могут быть выведены на экран монитора, распечатаны, переданы на электронный носитель;
• ПО ЛТК ГАРО формирует отчет для Единой автоматизированной информационной системы технического осмотра (ЕАИСТО) Госавтоинспекции МВД России.

Программное обеспечение:
Программное обеспечение линий предусматривает формирование, хранение и передачу следующих данных:
• регистрацию учетных данных проверяемого АТС;
• регистрацию сведений о владельце АТС и оплате выполненных работ;
• измерение показателей эффективности работы систем автомобиля;
• регистрацию выявленных неисправностей по существующим нормативам;
• оформление результатов проверки технического состояния АТС;
• хранение полученных результатов осмотра;
• составление статистических отчетных документов о ходе проверки АТС;
• возможность видеорегистрации АТС, проходившей технический осмотр в автоматическом режиме;
• возможность передачи данных в ЕАИСТО в автоматическом режиме;
• печать диагностической карты (ДК);
• печать фотографий АТС проходивших технический осмотр, включая печать ДК с фотографией АТС.

Технические характеристики
Характеристики проверяемых автомобилей:
– максимальная нагрузка на ось, кг 13.000
– диаметр колес (по шине), мм От 520 до 1.300
– количество осей, не более 10

Расстояние между внутренними/наружными торцами роликов, мм 800/2.800
Питание линии от трехфазной сети переменного тока напряжение, В .…380±10%
частота, Гц ….50±1%
Установленная мощность электрооборудования, кВт, не более 22
Масса, кг, не более 1.980

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ
Диапазон измерения тормозной силы на одном колесе, кН От 1 до 6 От 3 до 30
Диапазон измерения силы, создаваемой на органе управления, Н От 300 до 1.000
Диапазон измерения массы каждого взвешивающего устройства, кг От 100 до 1.000 От 650 до 6.500
Диапазон измерения угла поворота рулевого колеса, град От 0 до 55
Диапазон измерения угла наклона светотеневой границы, угл. мин. От 0 до 140
Диапазон измерения силы света внешних световых приборов, кд  От 0 до 150.000
Диапазон измерения содержания углеводородов, объемная доля, млн? От 0 до 3.000
Диапазон измерения содержания оксида углерода, объемная доля,% От 0 до 7,00
Диапазон измерения содержания диоксида углерода, объемная доля, % От 0 до 16
Диапазон измерения содержания кислорода, объемная доля, % От 0 до 21
Диапазон измерения дымности,% От 0 до 99,9
Диапазон измерения светопропускания стекол, % От 45 до 99
Диапазон измерения давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автотранспортных средств, МПа (бар) От 0,2 до 1 (от 2 до 10)


Грузовое место   Масса, кг (брутто)    Габаритные размеры, см
№ 1                                  56                             74х43х65
№ 2                              1166,5                        155х135х83
№ 3                                228                          119 х78х129
№ 4                                  26                             76х39х54
№ 5                                  16                           175х11х54
№ 6                                  75                           132х67х39
№ 7                                  66                           132х39х67
№ 8                                  76                           132х39х67
№ 9                                303                           135х115х140
