Осциллограф четырехканальный LAUNCH SCOPE BOX O2-2

Описание и характеристики
Scope Box O2-2 - обновленная версия 4-х канального осциллографа Scope Box от компании Launch. O2-2 претерпел небольшие изменения по железу, в остальном он полностью идентичен предыдущей модели O2-1. Осциллограф O2-2 является дополнительный модулем для диагностических сканеров Launch серии PRO и PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.

Функциональные возможности осциллографа Launch Scope box O2-2
Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа
Функция увеличения / уменьшения для просмотра точных деталей
Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.
Особенности осциллографа Launch Scope Box O2-2
Содержит интегрированную библиотеку стандартных сигналов
Автоматическая настройка формы волны на всех 4 каналах
Каждый канал может работать автономно, обеспечивая чистый сигнал без помех
Качественные BNC-разъемы
Простой и понятный интерфейс на русском языке
Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
Содержит набор стандартных адаптеров зажигания
Включает предварительный выбор настроек зажигания
Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
Полоса пропускания 20 МГц
Буферная память до 50 МБ
Точность постоянного тока +/- 1% .
Совместимость осциллографа Scope box O2-2 со сканерами Launch
Осциллограф Launch Scope box O2-2 работает со след. сканерами Launch:

Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобиться переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII
Для работы осциллографа вам нужно выбрать приложение для вашего сканера из вкладки "Загрузки", скачать его на ваш сканер и установить.

Совместимость осциллографа Scope box O2-2 с планшетами на os Android
Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:

На базе ОС Android 7 версии и выше
Разрешение экрана планшета должно быть не ниже 1280*800
Для подключения осциллографа к планшетам вам понадобиться переходники с USB типа А на micro USB или Type C.

скачать его на ваш планшет и установить.
Установочный файл для сканера X431 PAD VII
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера
Установочный файл для сканера X431 PAD V
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера
Установочный файл для сканеров с разрешением экрана 1280*800
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера


Технические характеристики осциллографа Launch Scope Box O2-2
Каналы    4
Типы сигналов    DC, AC
Диапазон частот    100 МГц
Время нарастания фронта    ≤ 3.5 нс (стандартно)
Максимальная частота дискретизации    1 ГГц (4 канала)
Входное сопротивление    1 МОм ± 1.5%
Глубина памяти    50 млн. выборок (4 канала)
Вертикальное разрешение    8 бит
Точность усиления DC    ± 3%
Горизонтальная шкала    5 мВ ~ 10 В
Горизонтальное смещение    ± 2.5 В (делитель щупа X1, < 500 мВ/дел)
± 120 В (делитель щупа X1, ≥ 500 мВ/дел)
Режим инвертирования    Поддерживается
Временная развертка    50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала)
Точность развертки    20 ppm
Детектирование сигналов шины    CAN, LIN
Тип синхронизации    Фронт, ширина импульса
Режим синхронизации    Стандартный, автоматический, одиночный
Привязка синхронизации    DC, шумоподавление
Диапазон уровня срабатывания    ± 10 дел
Формат отображения    YT, масштабирование, прокрутка
Режим прокрутки    200 ~ 1000 с/дел
Функции преобразования (MATH)    сложение, вычитание, умножение деление, БПФ
Автоматическая настройка    Поддерживается
Кол-во автоматически измеряемых сигналов    23
Курсор    Горизонтальный / вертикальный
Интерфейс питания    USB-разъем, разъем питания DC IN
Интерфейс данных    USB
Совместимая ОС    Android
Тестируемые автомобильные компоненты    Цепи, датчики, исполнительные механизмы, система зажигания
Рабочая температура    0 ~ 50 ℃
Температура хранения    -20 ~ 60 ℃

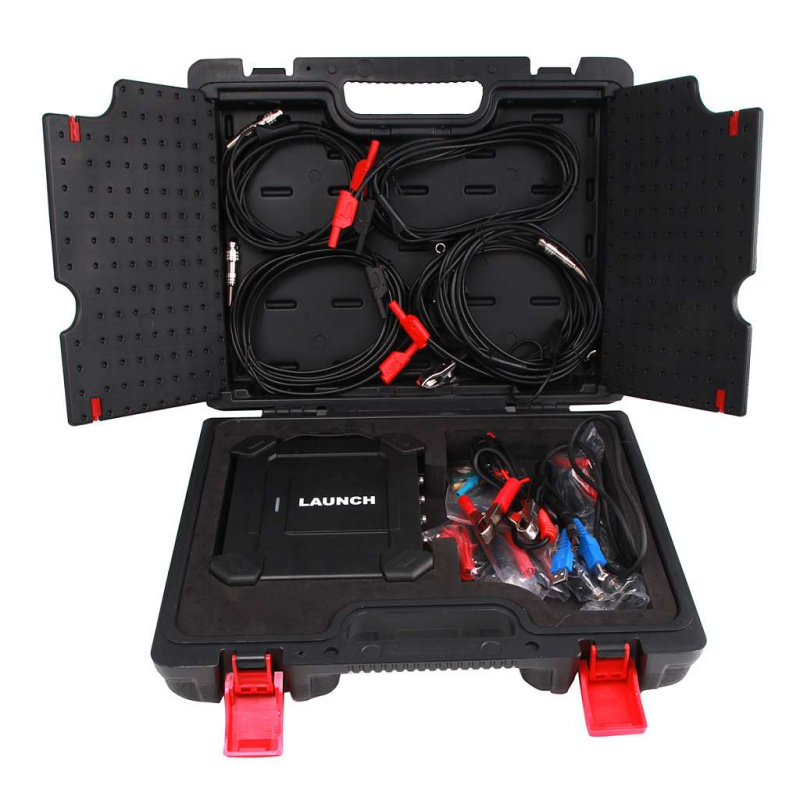

Комплектация
Основной блок 4-х канального осциллографа
Тестовый кабель HT30 - 4 шт.
Пробник зажигания
Делитель 20:1 - 2 шт.
Игольчатые щупы
Кабель питания от АКБ
Зажимы "крокодил" - 4 шт.
Щупы мультиметра - 4 шт.
USB-кабель
Инструкция пользователя и упаковочный лист
Пластиковый кейс
