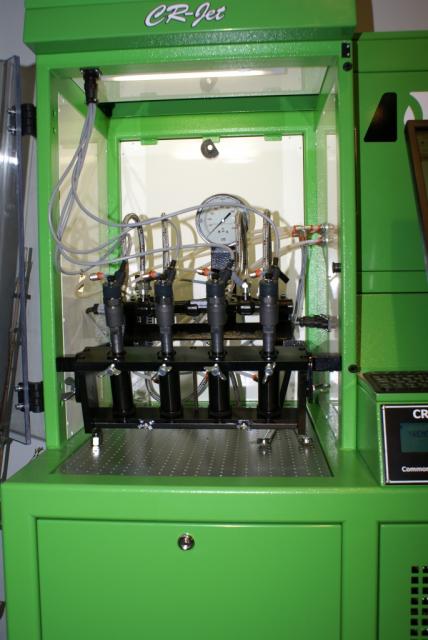

Пробирный стенд для инжекторов Common-Rail Dieselland CR-JET-4EM без кодирования
Назад в СтендыАртикул: CR-JET-4EM
Характеристики
Бренд: Dieselland
Вес брутто, кг: 380
Вид: Оборудование для проверки системы CR (Common-Rail)
Габаритные размеры (ДxШxВ), мм: 660x1010x1554
1 160 364 р.
Наличие на складах:
под заказ - от 3 дней (уточняйте у менеджера)
Описание
Стенд CR-JET позволяет выполнять процедуры, связанные с испытаниями и проверкой форсунок системы Common-Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI), устанавливаемых на дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых и грузовых автомобилей, автобусов, сельскохозяйственных механизмов и тракторов, а также на спец. технике.
Конструкция стенда проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.
В качестве рабочей жидкости в стенде используется тестовая жидкость стандарта ISO 4113. Источником высокого давления является топливный насос высокого давления (ТНВД), который имеет привод от асинхронного двигателя 4 кВт, 1500 об/мин. В качестве подкачивающего насоса используется шестеренчатый насос, интегрированный в корпус ТНВД и имеющий тот же привод.
В базовом варианте в стенде имеются проверочные тест-планы без возможности кодирования форсунок.
Дополнительно можно заказать :
1. Программно-аппаратную часть для кодирования форсунок Delphi C2I и C3I
2. Программное обеспечение для кодирования электромагнитных и пьезофорсунок BOSCH
3. Программное обеспечение для кодирования форсунок DENSO
4. Программное обеспечение для кодирования пьезофорсунок SIEMENS VDO
Для кодирования форсунок Delphi устанавливается устройство, позволяющее создавать разрежение в магистрали обратного слива форсунки. В комплект устройства создающего разрежение входит шестеренчатый насос, трубка вентури и электродвигатель. Устройство устанавливается на перегородке, которая находится в нижней части стенда над холодильным агрегатом. Также в рабочей (испытательной) зоне справа вверху установлен манометр измеряющий разрежение с электроклапаном обеспечивающим доступ разрежения к форсунке. При этом разрежение регулируется краном-дросселем установленным под монитором слева. При кодировании форсунок Delphi в стенде применяется датчик определяющий время начала впрыска.
Стенд имеет низкий уровень шума.
При запуске насоса высокого давления обеспечивается его плавная раскрутка за счет применения в стенде частотного преобразователя фирмы Shnider.
Для термостабилизации тестовой жидкости в баке применяются:
два радиатора с принудительным воздушным охлаждением для линии обратного слива из ТНВД и линии обратного слива из накопителя давления (рейла).
независимый холодильный агрегат с воздушным теплообменником.
трубчатый электронагреватель мощностью 1000 Вт
Рабочее давление до 2200 бар. Есть возможность увеличения рабочего давления до 2400 бар.
Стенд имеет электронную систему измерения с возможностью одновременной проверки 4х форсунок.
Программа с тест-планами входит в комплект поставки. Программа имеет удобный интерфейс на русском и английском языке.
Обновления ПО , включающие новые тест-планы и выходят два раза в год и предоставляются бесплатно.
Для испытания грузовых форсунок стенд может быть укомплектован различными адаптерами.
ВНИМАНИЕ! Адаптеры для проверки форсунок грузовых автомобилей в базовый комплект поставки не входят и приобретаются дополнительно.
Технические характеристики:
Скорость вращения (основная) 1500 min-1
Мощность главного двигателя 4 kW
Кол-во одновременно проверяемых форсунок 4
Ёмкость бака 30 dм3
Напряжение питания 3x400V/230V~ 50 Hz
Питание клапанов в измерительном блоке форсунок 24 В
Частота подачи импульсов открытия форсунки 60 – 1500 мин-1
Длительность импульса открытия форсунки 100 – 3000 мкс
Контроль температуры ТЖ в баке в диапазоне 0-100±1 град.С
Контроль темпер. ТЖ для проверки форсунок на каждой форсунке
Электронное измерение давления ТЖ в Rail в диапазоне 0 – 1800±5bar
Регулирование давления ТЖ в диапазоне 0 – 1800±5bar
** изменение системного давления в диапазоне 0 – 2400±5bar
Количество измер. датчиков в МБ форсунок 2
Скорость измерения мерного блока форсунок 0,01 л/мин-0,5 л/мин
Погрешность измерения (легковые авто) 0,15 мм3 -85 мм3 не более 1%
Погрешность измерения (грузовые авто) 0,15 мм3 - 400 мм3 не более 1,5%
Разрешающая способность МБ форсунок ~ 0,1 мм3 /1 цикл (впрыск)
Мощность компрессора охладителя 800 Вт
Максимальная сила тока 23 A
Мощность нагревателя калибровочного масла 1000 W
Защитное стекло поликарбонат 10 мм
Габариты ширина 1010, высота 1554, глубина 660
Общая масса ~380 кг
